Shield RMSc footprint standard

Shield RMSc footprint standard

Que miras de ponto vermelho poderá montar na montagem com footprint RMSc ou Shield RMSc? Poderá instalar a Sig Sauer Romeo Zero na mesma placa que a Shield RMSc? Cobrimos a compatibilidade completa do footprint Shield RMSc neste artigo.

Compatibilidade de footprint explicada

O que significa "footprint"? O termo footprint refere-se à estrutura dos encaixes e dos furos para parafusos na base do dispositivo ótico.

E o que significa se os footprints forem compatíveis?

Cada mira ótica tem alguma base para montagem. A base consiste em pinos em várias posições e furos para parafusos usados para fixação da mira às montagens. Se duas miras utilizarem a mesma base para montagem, dizemos que partilham o mesmo footprint.

Neste artigo mostramos quais as miras de ponto vermelho que partilham o mesmo footprint.

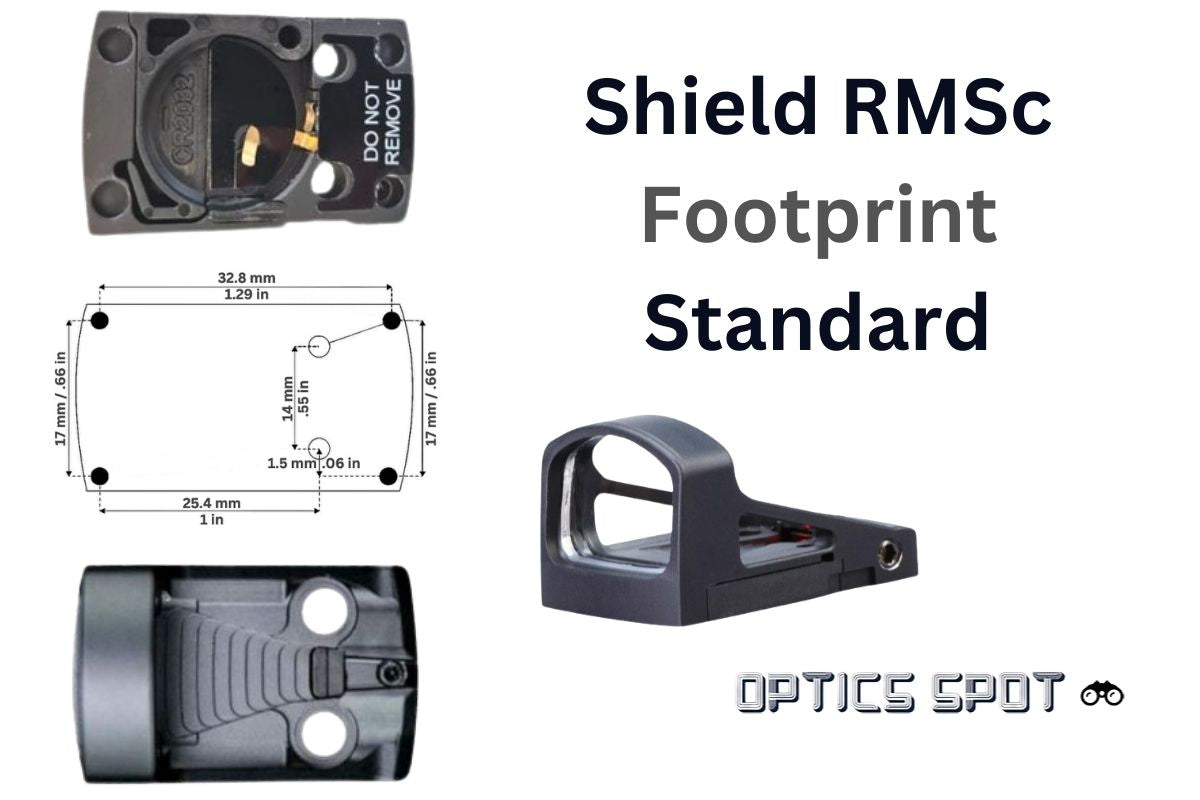

Padrão de footprint Shield RMSc

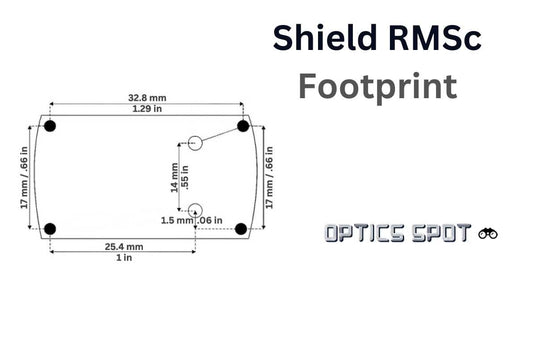

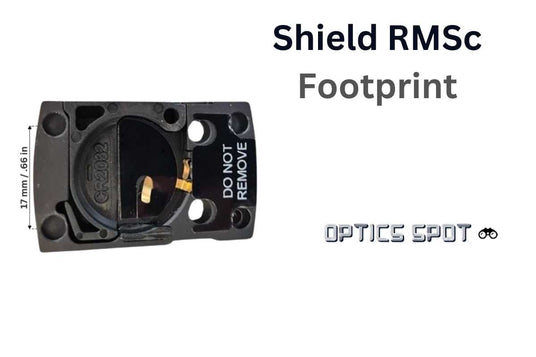

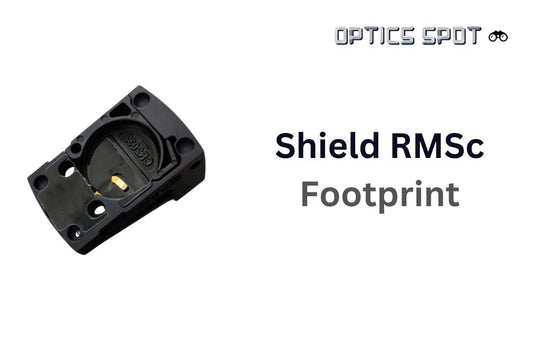

O footprint Shield RMSc consiste em quatro encaixes nos cantos da mira e em dois furos para parafusos na parte traseira da mira.

Tanto os encaixes dianteiros como os traseiros estão afastados 17mm / 0.66 inches entre si. Dos encaixes traseiros aos dianteiros, a distância é de 32,8mm / 1.29 inches. A posição destes quatro encaixes corresponde à posição dos pinos que estão na superfície de montagem de qualquer montagem para esta norma.

Os furos para parafusos estão posicionados na parte traseira do dispositivo ótico. Servem para a fixação da mira às montagens. Estes dois furos para parafusos estão afastados 14mm / 0.55 inches entre si.

Os parafusos a utilizar nestes furos para parafusos estão sempre incluídos na embalagem com a mira.

Miras de ponto vermelho compatíveis

O footprint RMSc é partilhado por muitos outros fabricantes no mercado.

Abaixo pode encontrar a lista completa de miras de ponto vermelho que funcionarão com o footprint Shield RMSc.

Shield RMSc standard

ADE Advanced Optics

  • ADE Advanced Optics RD3-018 Spike
  • ADE Advanced Optics RD3-021 Nuwa

Burris

  • Burris FastFire C

JPoint

  • JPoint MRD

Canik

  • MECANIK MO1

Osight

Riton

  • Riton X3 Tactix PRD

Shield

Sig

  • Sig Romeo Zero
  • Sig Romeo-X

Sightmark

Swampfox

  • Swampfox Sentinel 1×16

UTG

  • UTG OP3 Mini Micro

Vector Optics

Vortex

Miras de ponto vermelho com footprint Shield RMSc

Ver tudo

Como montar uma mira de ponto vermelho com footprint Shield RMSc

Depende do dispositivo em que a quer montar.

Outros padrões de footprint

Existem muitas bases diferentes para miras de ponto vermelho, mas as outras mais comuns são as seguintes:
